Het CAD / CAM / CAE systeem ADEM maakt het mogelijk de totale cyclus van de productontwikkeling en de uiteindelijke vervaardiging te ondersteunen en te automatiseren.

Met het ADEM CAD/CAM programma beschikt men over een softwareoplossing voor: productontwikkeling, fabricage en management. De naadloze overgang tussen de modules (CAD/CAM) garandeert efficiŽnte werkomstandigheden in de volledige procesketen.

2D / 3D constructie

De ADEM CAD serie is optimaal geschikt voor ontwerpen in 2D en 3D. Er werd van bij het begin van de ontwikkeling belang gehecht aan de gebruiksvriendelijkheid, om zelfs complexe functies snel uitvoerbaar te maken voor de gebruiker.

Speciale modellering

ADEM CAD ondersteunt het tekenen van complexe solid- en vlakkenconstructies. De courante tekentechnieken werden verbeterd voor het vormen van bogen, vlakken en complexe vrije vormen.

Parametrische geometrie

Alle geometrie-elementen in CAD worden bij het aanbrengen van de bemating automatisch geparametriseerd. Ook geÔmporteerde tekeningen kunnen achteraf eenvoudig geparametriseerd worden. De bediening van de knoppen(functies) is identiek als bij ADEM 2D CAD. Daardoor is een snellere en eenvoudiger overgang tussen beide constructiemodi mogelijk.

Dokumentenbeheer

ADEM/TDM is een in ADEM CAD/CAM geÔntegreerde, eenvoudig te bedienen, makkelijk aanpasbare en uitbreidbare tekening- en documentendatabase. Met ADEM /TDM is een eenvoudig beheer van onderdelen, bouwgroepen en tekeningen zoals met Windows documenten mogelijk. Daarbij kunnen belangrijke processen, zoals bijvoorbeeld zoeken in willekeurige documentenattributen, versies- en revisiecontrole, onmiddellijk uit ADEM/CAD/CAM opgeroepen worden.

EDM/PDM oplossingen

De flexibele oplossing voor documentenbeheer, workflow optimalisatie en productgegevens management heet ADEM/TDM. Het maken van documentatie conform aan ISO-9001 en de aanpassing aan uw specifieke processen perfectioneert uw kwaliteitsmanagement. ADEM/TDM is speciaal op die sector van de industrie gericht. De bijzondere kracht van het systeem ligt hem in het gezamenlijk beheren van 2D-CAD-bestandsdata en de associatieve 3d-CAD-productstructuren. Daardoor wordt de overgang in de 3D-CAD-technologie duidelijk vergemakkelijkt.


De geÔntegreerde ADEM / CAM-oplossing biedt snel en efficiŽnt werken aan in alle fases van de productie. Door de volledige associativiteit met CAD-model worden veranderingen van de geometrie automatisch in het NC-programma omgezet.

Alle postprocessoren worden aan de individuele eisen van de machine en de klanten aangepast. De ondersteuning voor sturingsspecifieke boorcyclussen en opties zorgt voor NC- programmaís die zonder verdere aanpassingen gebruikt kunnen worden.

Automatiseren van bewerkingssequensen

Zich herhalende opgaven neemt de adaptieve ADEM job-manager voor u over. Voorgedefinieerde of manueel vastgelegde werkroutines worden tezamen gevat en kunnen zo in een fractie van de anders benodigde tijd uitgevoerd worden.

2 Ĺ D frezen

Een groot deel van de fabricageopgaven wat betreft frezen, boren en C-Y asverplaatsingen zijn 2 Ĺ D bewerkingen. ADEM biedt speciaal daarvoor de module ADEM 2 Ĺ D aan.

3D frezen

ADEM CAM biedt omvangrijke strategieŽn voor de bewerking van complexe 3D modellen. Snelle berekening, betrouwbare gereedschapsweg en geoptimaliseerde HSC-opties maken ADEM CAM een ideaal softwarepakket om in te zetten in de werktuig- en matrijzenbouw.

Meerdere zijden bewerken

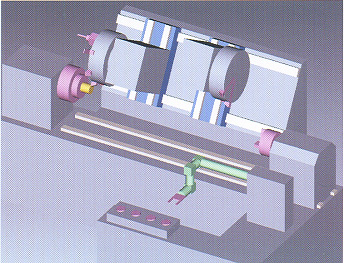

Met ADEM kunnen bewerkingen met verschillende zijden op 4- en 5-assige CNC-bewerkingscentra efficiŽnt en eenvoudig gevormd worden. Door de selectie van vlak of geometrie wordt de zwekbeweging van de machine automatisch berekend.

5-assige simultaanbewerking

ADEM/CAD biedt met de 5-assige module speciaal op elkaar afgestelde strategieŽn voor het creŽren van freesprogrammaís voor 5-assige simultaanbewerking.

C-Y/ asbewerking

Door de geÔntegreerde ADEM/CAM omgeving is de programmering van de aangedreven gereedschappen voor de C- en Y- asbewerking gelijk aan de bediening van de freesmodules. Door het projecteren van 2D contouren op vlakken of directe selectie van 3D objecten worden bij het maken van kameringen, groeven of boringen automatisch de gereedschapsweg voor de C-assenrotatie voorzien.

2- en 4-assen draaderoderen

ADEM CAM beschikt over functies voor het 2- en 4-assen draaderoderen. Complexe geometrieŽn worden eenvoudig van het 3D model of via de definitie van twee contouren verkregen.

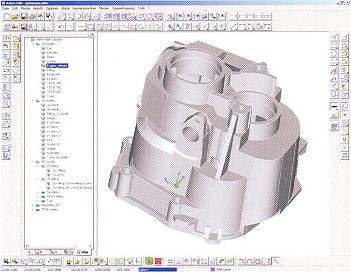

ADEM 3D CAD
  • Parametrische, speciale hybridenvormen
  • Parametrische modificering van geÔmporteerde tekeningen
  • Associatieve tekeningsafleiding
  • Volledige 2D-constructie
  • GeÔntegreerde module voor machinebouw, gereedschapsbouw en matrijzenbouw
  • Bouwgroepen
  • Tools voor databeheer van de producten
  • Omvangrijke analysefuncties
  • Omvangrijke import/export mogelijkheden
  • Volledige associatieve geometrie met alle ADEM-CAM modules
ADEM 3D CAD ADEM TDM/ documentenmanagement
  • Beheer van alle constructie- en fabricagedata
  • GeÔntegreerde workflow-management
  • SQL bestaande EDM/PDM systemen
  • Integratie en gebruikmaking van rasterdata en beschikbare tekeningbestanden
  • Versie- en revisiecontrole, direct uit ADEM CAD/CAM
  • Zoeken door willekeurige documentenattributen GeÔntegreerde ontwikkelingsomgeving voor ondernemingsgerichte aanpassingen
ADEM 2.5D frezen
  • Bewerking van vlakken met automatische nabewerking
  • Ondersteuning van machinecyclussen en deelprogrammaís
  • Materiaal- en gereedschapsdatabank voor de automatische berekening van toerental- en voeding
  • Definitie van bewerkingssequensen (Jobfiles)
  • Eenvoudig beheren van veelvoudige opspanningen
  • Automatische restmateriaal bewerking
  • 2.5D definitie over conisch, contourwand of twee contouren
ADEM 3D CAM
  • Meerdere vlakken ruwen (contourparallel, spiraal, leidcurve)
  • Meerdere vlakken nabewerken (parallel, radiaal, cirkelboog, leidcurve, spiraal, optimalisatie bereik, projectie, UV, Z-constant)
  • Steekruwen
  • GeÔntegreerde HSC-strategieŽn
  • Automatische restmateriaalbewerking
  • Begrenzingvlakken en zonesAutomatische G2/G3 cirkelboogoptimalisatie
ADEM meerdere zijden bewerkingen
  • Selectie van 2D geometrie, kanten of vlakken
  • Optimalisatie voor kanten- of gereedschapswissel
  • Veelvoudige opspanningen met automatische berekening van de nulpuntverschuivingen
  • 3D bewerking met gestuurde assen (3 + 2)
  • 5-assig boren
  • Automatische berekening van de maximale uitzwenkhoek van de machine
  • C- en Y-assen frees- en draaimachine
  • GeÔntegreerde HSC-strategieŽn
  • Automatische restmateriaalbewerking
ADEM 5-assen simultaanbewerking
  • Meerdere vlakken ruwen(contourparallel, spiraal, leidcurve)
  • Nabewerking van meerdere vlakken en enkele vlakken
  • Optimale hoekbewerking
  • Automatische restmateriaalbewerking
  • Vrije definitie van de leidings- en kantenhoek
  • Begrenzingvlakken en zones
  • Automatische berekening van de maximale zwenkhoek van de machine
  • GeÔntegreerde HSC-strategieŽn
ADEM draaien
  • Intelligent binnen en buiten ruwen met definieerbare terugtrekkingscontour bij
  • Geoptimaliseerde voorbewerking met nabewerking- en afruwroutines
  • Contournabewerking (profieldraaien) Insteken onder vrije definieerbare hoek met veelvoudige diepe insnedingen
ADEM draaderoderen, lazer- en waterstraalsnijden
  • 2- en 4-assen draaderoderen
  • Automatische of manuele synchronisatie
  • Vrij definieerbare aan- en terugloopweg
  • Automatische Z-as
  • Register- en offsetwaarde voor iedere snede instelbaar
  • Geoptimaliseerde afbreeksnede
  • Automatische brugsnede
  • Vrij definieerbare modi voor koniken en hoeken
  • Deelprogramma uitvoer
