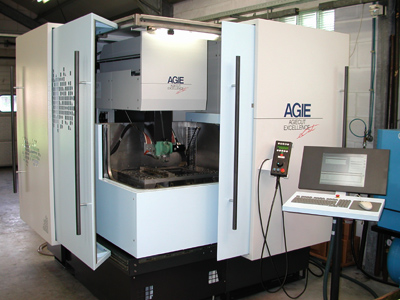

AGIE EXCELLENCE 2F eCut

waterbad
max. werkstuk (L x B x H)
750 x 550 x 250 mm
asverplaatsing (X x Y x Z)
350 x 250 x 256 mm
Ra <0.1 µm
min. draaddiameter 0.03 mm
vervaardiging van uiterst nauwkeurige en fijne spinplaten (spinnerets)
CAD generator voor alle binnen- en buitenvertandingen
geavanceerde 3D werkstukuitlijning
Contourtoleraties van 1µ zijn repetitief haalbaar op de AGIE Excellence 2F eCut
Het potentieel van deze Zwitserse machine is de absolute benchmark in België op vlak van nauwkeurigheid

DRAADERODEREN

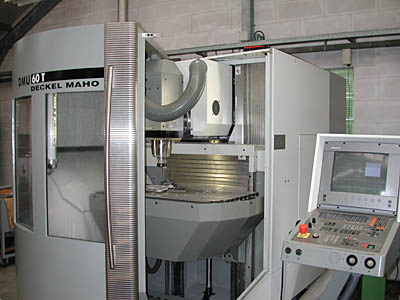

DMU 60 T

asverplaatsing (X x Y x Z)
630 x 560 x 560 mm
spindel 12 000 r/min
digitale 3D (tastsysteem) en optische (meetmicroscoop) werkstukopmeting en uitlijning voor hoognauwkeurig freeswerk

FREZEN

ONZE UITRUSTING

MACHINES

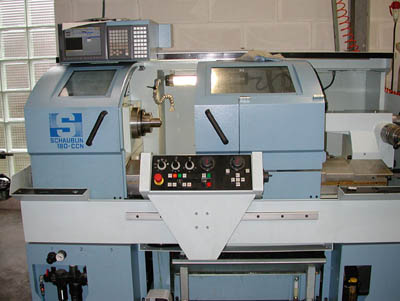

SCHAUBLIN 180 CCN

spindel 5 000 r/min
inwendig 6-kant draaien
opspanning met spantangen & klauwplaten
meeloop bril & vaste bril
optische meetmicroscoop
hoognauwkeurig draaiwerk
Hardmetaal draaiwerk
meergangige schroefdraad vanaf 0,5mm (kleiner dan de meeste schroeven in de horlogerie)

DRAAIEN

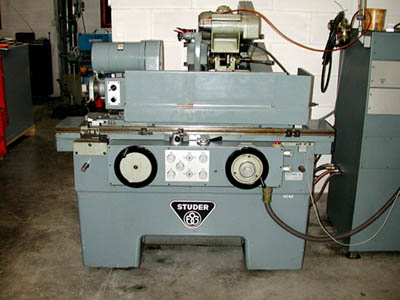

STUDER

universele binnen- en buitenslijpmachine
elektronisch uitbalanseren
zeer hoge nauwkeurigheidsgraad
hardmetaal rondslijpen met diamant en CBN

SLIJPEN

JONES & SHIPMAN 524

hoogprecisie vlakslijpmachine in het micronbereik
CBN en diamand slijpstenen voor hardmetaalbewerking
profielslijpen door middel van CNC africhten slijpstenen (vrije en complexe contouren)
maximum slijp lengte & breedte 500 mm x 200mm

VLAK & PROFIELSLIJPEN

SARIX T1-T4

zwitserse hoogprecisie startgatboormachine
dé referentie voor de kleinste en nauwkeurigste boringen via EDM
vonkboren onafhankelijk van de hardheid van het werkstuk (ook hardmetaal)
minimum gat diameter 0,08mm
gat diepte/diameter ratio tot 150:1
nauwkeurige boringen met hoge oppervlaktekwaliteit (kleine Ra <0.2)
geschikt voor boringen op schuine oppervlaktes

VONKBOORMACHINE

TESA, HEIDENHAIN, SONY, ...

De moderne meetapparatuur zorgt voor een zeer hoge afwerkingsgraad en meetprotocollen voor de klant.

Naast de conventionele meetapparatuur beschikken wij ook over hoogwaardige optische meetmicroscopen.

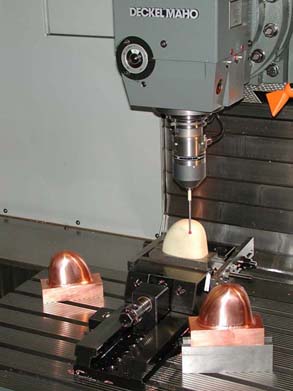

Het 3D tastsysteem van HEIDENHAIN digitaliseert complexe (3D) onderdelen. De meetgegevens kunnen dan eventueel met behulp van het 3D CAD-CAM programma bewerkt worden. Mogelijkheden zijn o.a. spiegelingen, negatieven of volledige reconstructies in CAD (bijvoorbeeld van een nokkenwiel). Reverse engineering is dus mogelijk door het gecombineerd gebruik van het 3D scannen en het CAD-CAM systeem.

Machine vermeting met HEIDENHAIN PP 109 en ACCOM software laat toe om de nauwkeurigheid van het machinepark te testen (tot 0.2µ) en op punt te stellen. Wij bieden deze controle tevens aan voor Uw machines om bijvoorbeeld omkeerspeling te ontdekken/compenseren.
